SmallRig 2905B – Giá đỡ màn hình đế Cold Shoe

SmallRig Swivel and Tilt Adjustable Monitor Mount (mã 2905B) là giá đỡ màn hình nhỏ gọn, gắn bằng cold shoe, cho phép xoay 360° và nghiêng 180° với khả năng điều chỉnh độ chặt từng trục, thiết kế chống xoay và khả năng chịu tải bền bỉ.

Thông số kỹ thuật

• Tên sản phẩm: SmallRig Swivel and Tilt Adjustable Monitor Mount (Cold Shoe Mount) — Model 2905

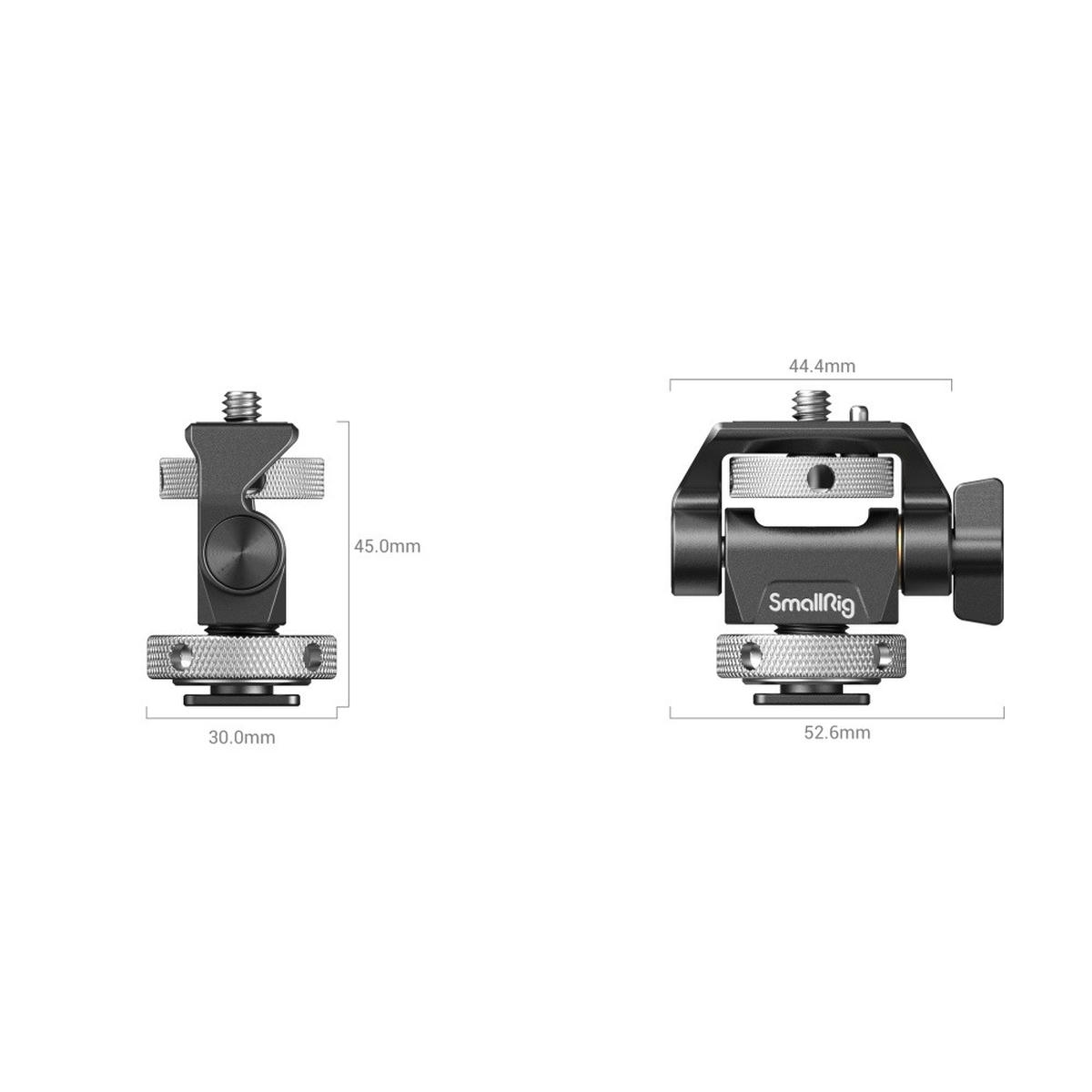

• Kích thước sản phẩm: 45 x 52.6 x 30 mm
• Khối lượng tịnh: 78 g ± 5 g
• Vật liệu: Hợp kim nhôm, Thép không gỉ
• Cơ chế gắn:
  • Đế cold shoe (dưới) tương thích với hot shoe máy ảnh, cage hoặc tay cầm
  • Vít trên 1/4″-20 để gắn màn hình, micro, đèn nhỏ…

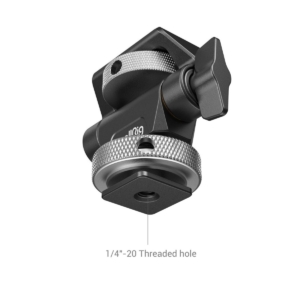

  • Các lỗ ren 1/4″-20 ở đáy để gắn Magic Arm 2070 hoặc phụ kiện tương tự

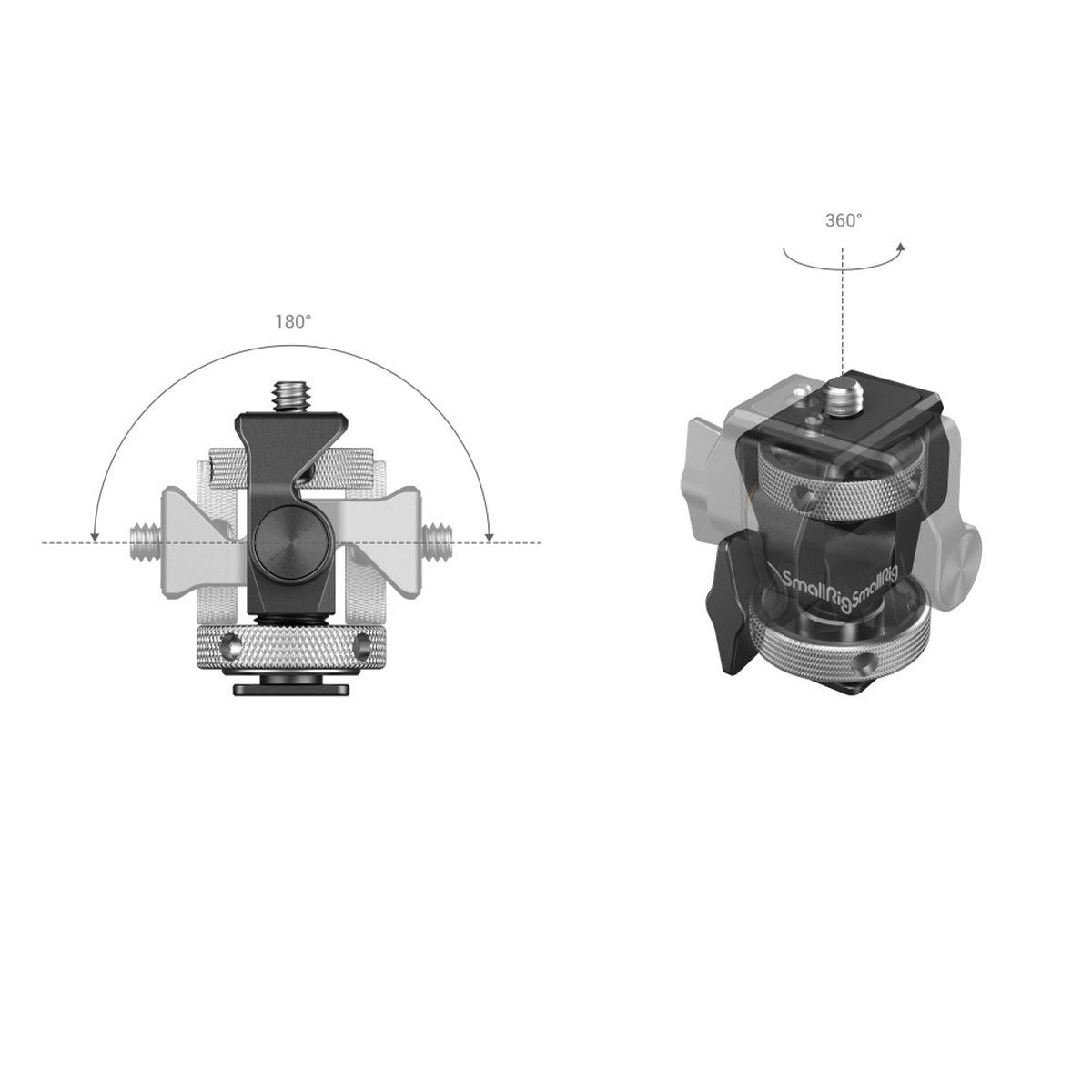

• Khả năng điều chỉnh:
  • Nghiêng (tilt): 180° (có núm siết để điều chỉnh nhanh lực giữ theo khối lượng)
  • Xoay (swivel/pan): 360° (điều chỉnh bằng chìa lục giác/Allen wrench)

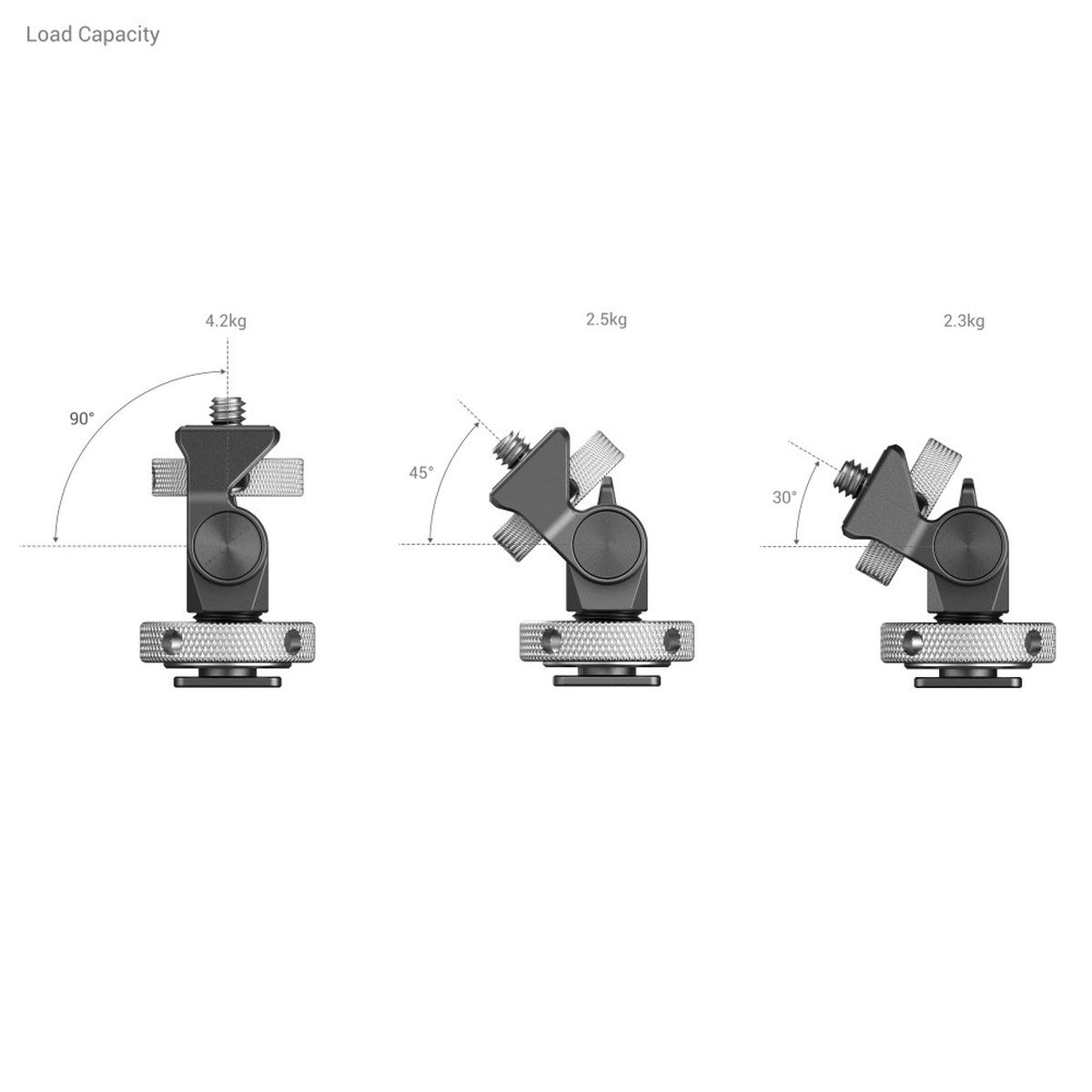

• Tải trọng và độ bền:
  • Tải 90° (thẳng xuống): < 4.2 kg
  • Tải 45°: < 2.5 kg
  • Tải 30°: < 2.3 kg
  • Độ bền: lực nghiêng giảm không quá 20% sau 10.000 lần nghiêng (theo thử nghiệm nhà sản xuất)
• Tính năng bổ sung:
  • Chốt định vị (bouncy locating pins) trên đỉnh giúp cố định màn hình Atomos Ninja V / V+
  • 2 núm vặn (thumbscrews) có lỗ để luồn chìa Allen, thuận tiện lắp/ tháo

Tương thích

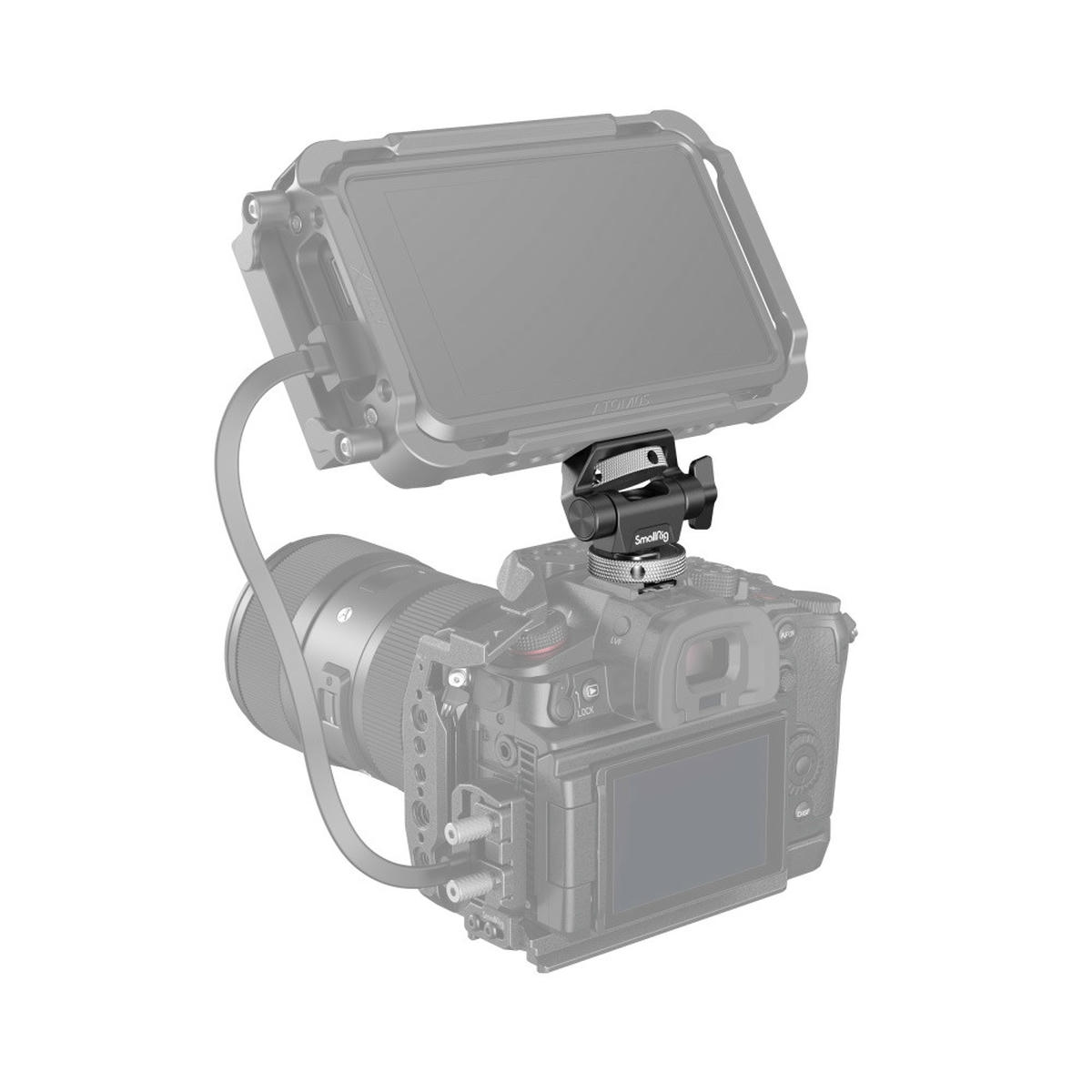

• Kích thước màn hình khuyến nghị: màn hình 5″ và 7″

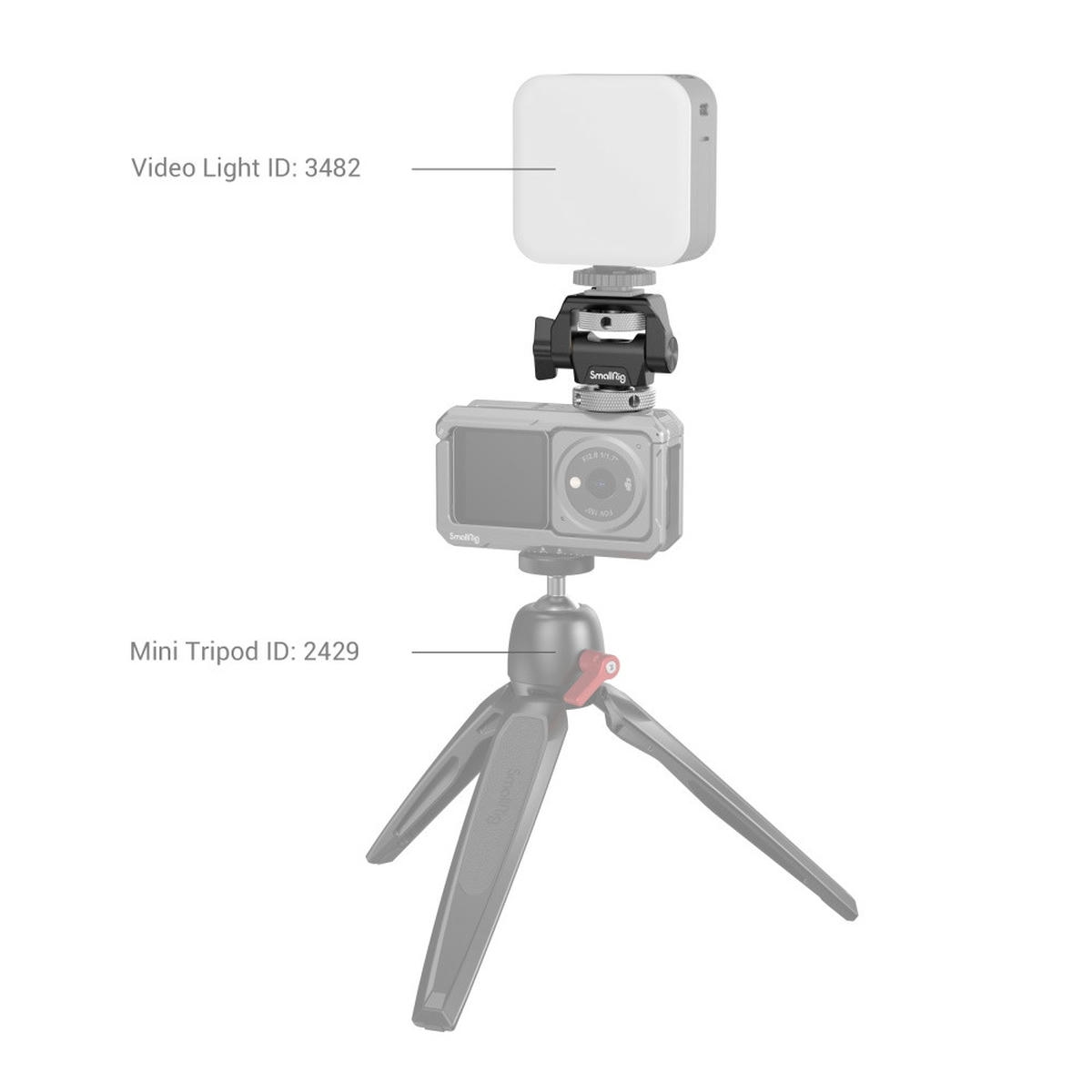

• Các thiết bị có thể gắn lên vít 1/4″-20: monitor field (Ninja V/V+), micro shotgun nhỏ, đèn LED mini, bộ theo dõi, adapter nhỏ…

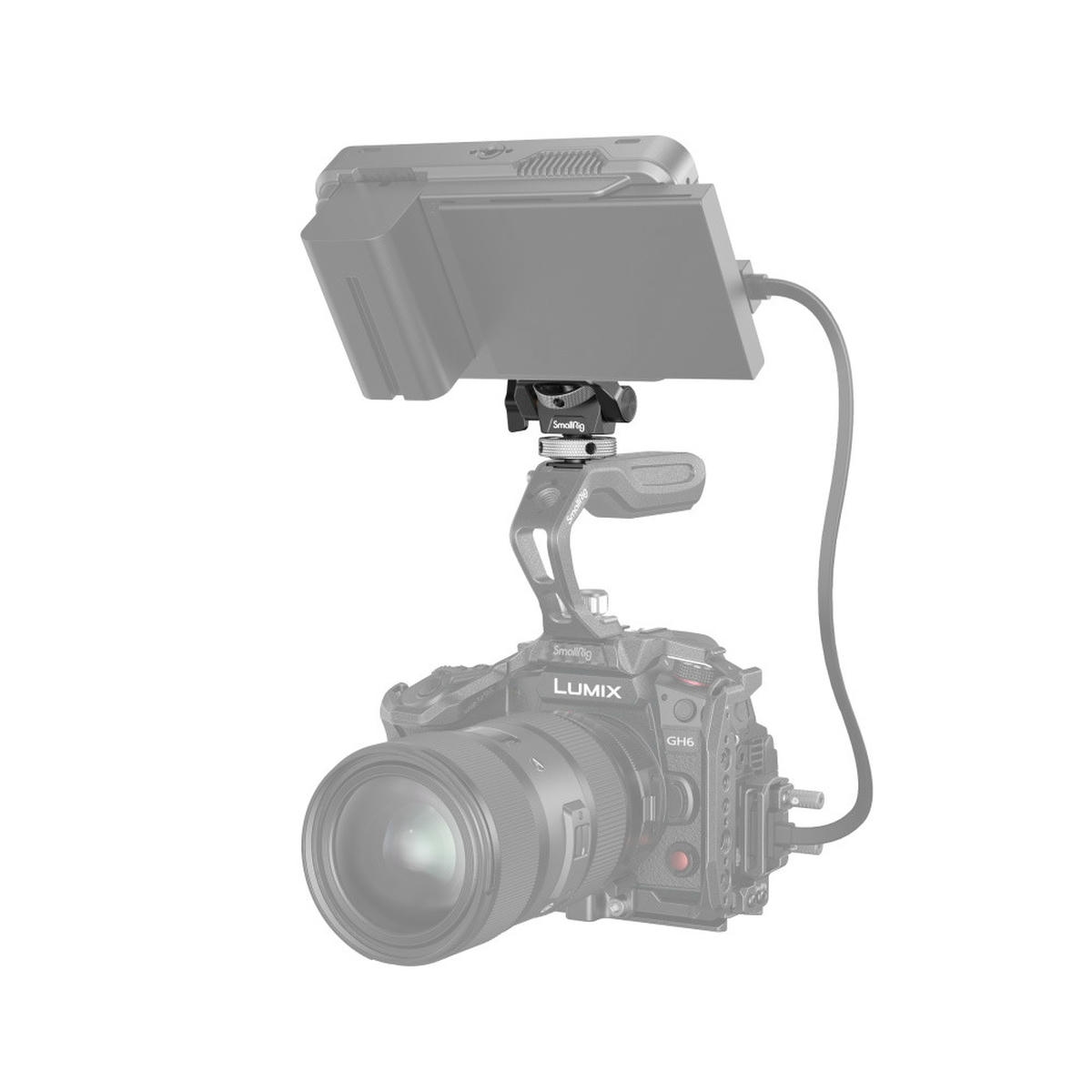

• Phù hợp để gắn vào: hot shoe máy ảnh, cold shoe trên cage, tay cầm có cold shoe; có thể gắn thêm Magic Arm 2070 qua lỗ ren 1/4″-20 ở đáy
• Lưu ý tương thích đặc biệt: chốt định vị được thiết kế phù hợp cho Atomos Ninja V / V+ — với màn hình/thiết bị khác hãy kiểm tra vị trí lỗ ren và rơ le cơ khí trước khi cố định

Chú ý khi sử dụng

• Kiểm tra tải trọng: không vượt quá giới hạn tải tương ứng với góc nghiêng (xem mục Tải trọng ở trên). Vượt quá sẽ gây trượt hoặc gãy.
• Siết núm nghiêng phù hợp: điều chỉnh núm siết tilt theo trọng lượng màn hình để tránh tự rơi hoặc quá cứng gây hỏng ren.
• Siết pan bằng Allen: sử dụng chìa lục giác đi kèm (hoặc vít dựa trên lỗ ở thumbscrew) để điều chỉnh độ xoay 360°. Đừng siết quá chặt gây hỏng ren thép.
• Kiểm tra định kỳ: do cơ cấu cơ khí, kiểm tra tình trạng chốt, ren và núm siết định kỳ, đặc biệt sau vận chuyển hoặc sau nhiều lần nghiêng/ xoay.
• Lắp đặt an toàn: trước khi dùng quay/ di chuyển máy ảnh, đảm bảo tất cả ốc/vít/nút đã được siết chặt. Nếu gắn monitor nặng gần giới hạn, cân nhắc dùng thêm Magic Arm hoặc điểm chống chịu khác.
• Tránh môi trường ăn mòn: mặc dù sử dụng thép không gỉ và hợp kim nhôm, vẫn nên tránh tiếp xúc lâu với muối biển, hóa chất ăn mòn; lau khô sau khi dính ẩm.
• Không dùng cho tải trọng động mạnh: không dùng mount này làm điểm chịu tải cho các chuyển động rung lắc mạnh (ví dụ gimbal vận hành, va đập), sản phẩm thiết kế cho việc giám sát tĩnh và điều chỉnh nhẹ nhàng.

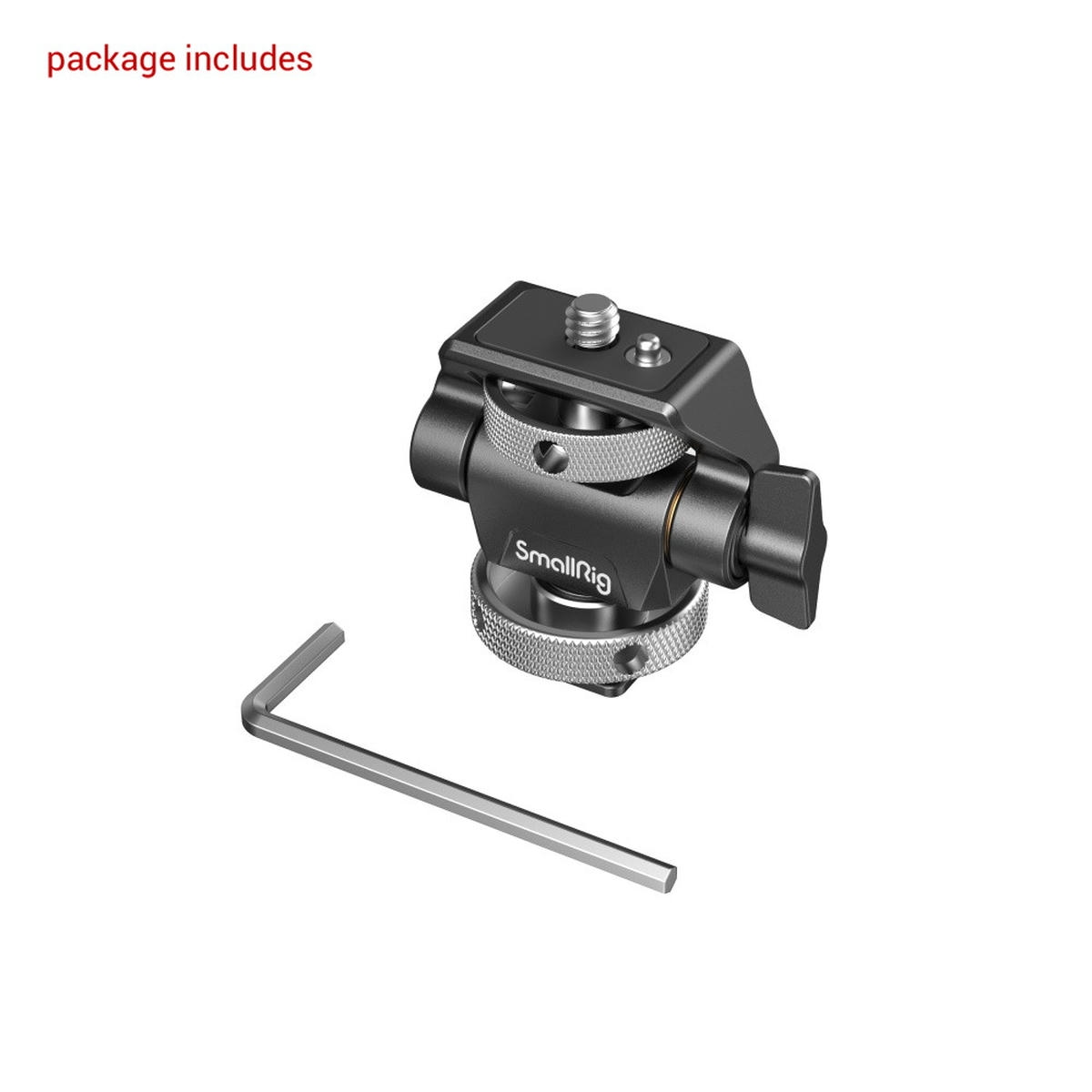

• Bảo quản: cất gọn khi không sử dụng; giữ chìa Allen đi kèm để tránh mất khi cần tháo lắp.
• Tương thích vật lý: nếu monitor có mặt tiếp xúc/đế không vuông/khung dày bất thường, kiểm tra xem vít 1/4″-20 có tiếp xúc chắc với ren của monitor hay cần thêm adapter.

Gợi ý sử dụng

• Với Atomos Ninja V / V+: tận dụng chốt định vị để chống trượt ngang rồi siết vít 1/4″-20 để cố định chắc.
• Khi gắn thêm Magic Arm 2070: dùng lỗ ren 1/4″-20 ở đáy để tăng điểm nối, giúp chịu tải nặng hơn và tăng độ ổn định.
• Nếu màn hình gần giới hạn tải: hạ góc nghiêng (gần 90°) để tăng khả năng chịu tải.

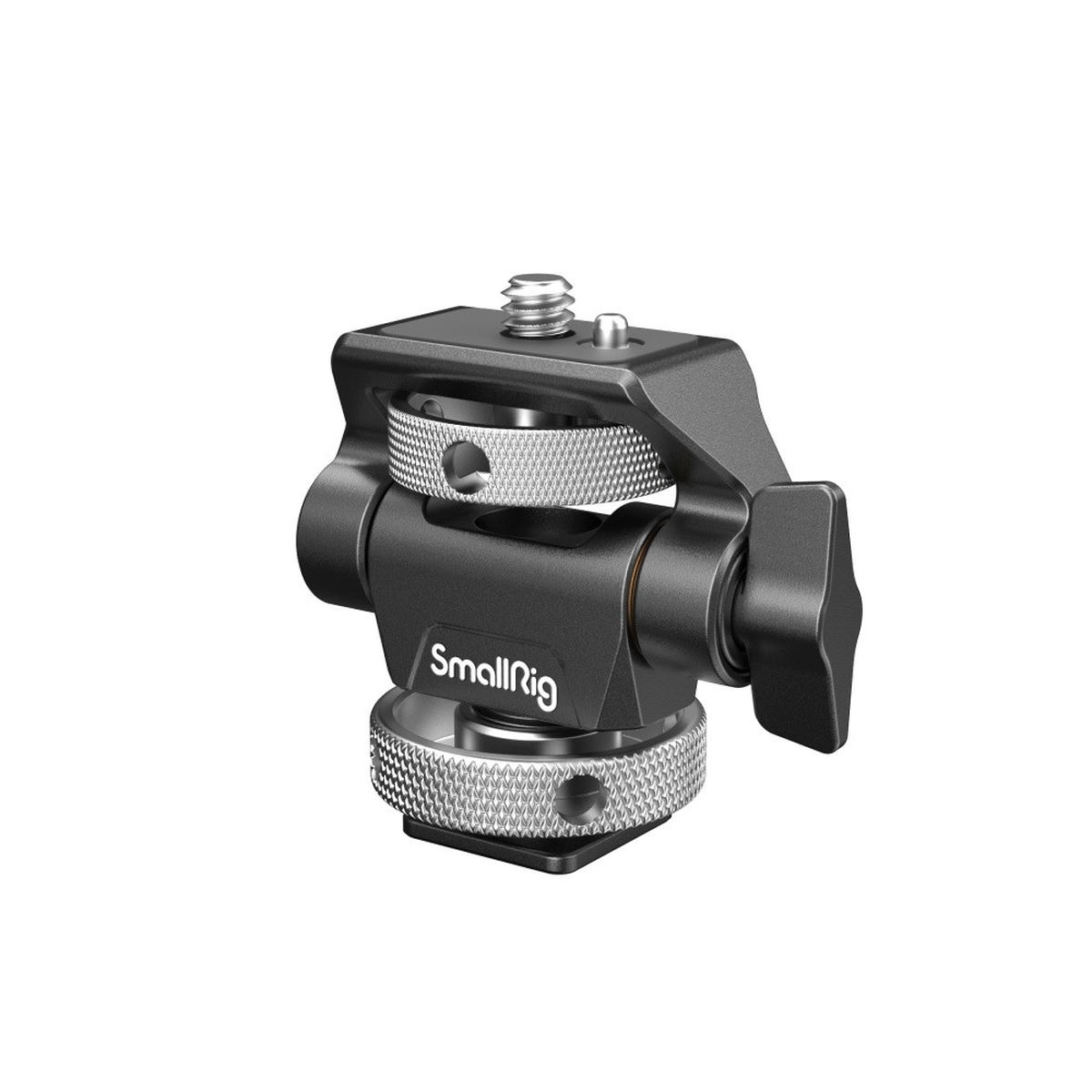

Hình Ảnh Mô Tả Sản Phẩm
