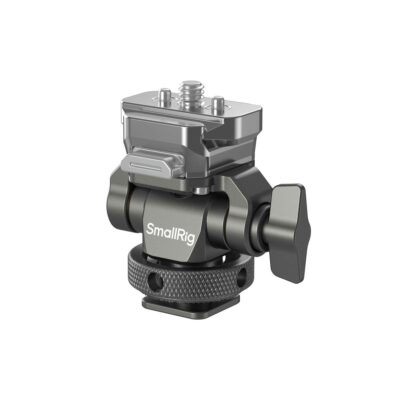

SmallRig 4888 – Giá đỡ màn hình tháo lắp nhanh HawkLock H21 với đế Cold Shoe

SmallRig HawkLock Quick Release Monitor Support (mã 4888) là kẹp NATO quick-release với móc H21 cold shoe, thiết kế khóa HawkLock độc quyền đảm bảo cố định chắc chắn, chịu tải đến 2.3 kg, cho phép điều chỉnh nghiêng 140° và xoay ngang 360° cùng độ bền cao

Thông số kỹ thuật chính

• Mã sản phẩm: 4888 (SmallRig HawkLock Quick Release Monitor Support with H21 Cold Shoe Mount)

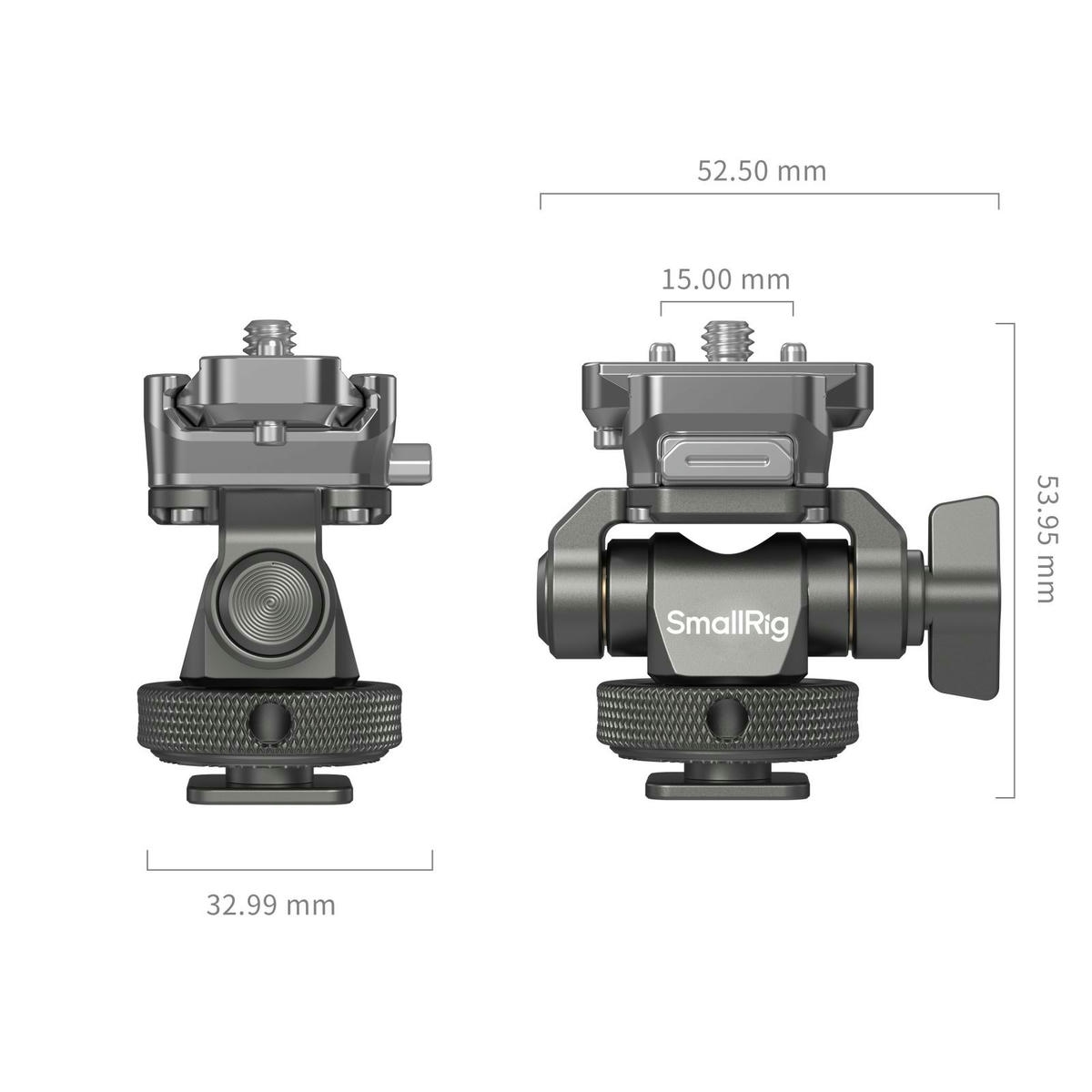

• Kích thước sản phẩm: 52.0 x 33.0 x 54.0 mm
• Trọng lượng sản phẩm: 77.0 ± 5.0 g
• Vật liệu: Hợp kim nhôm, Thép không gỉ, Silicone
• Khả năng chịu tải: tối đa 2.3 kg (5.1 lb) (đã thử nghiệm)
• Góc nghiêng (tilt): hỗ trợ 140° với cơ cấu khóa/vặn bằng núm
• Độ bền cơ chế nghiêng: trên 10.000 lần thao tác
• Tỷ lệ giảm chấn (damping rate): < 20%
• Cơ chế khóa: hệ thống HawkLock quick-release với pin định vị (roll pin) cố định dọc khi bấm nhả
• Vít gắn thiết bị: 1/4″-20 (gắn màn hình, mic, đèn video…)
• Điều chỉnh ngang: xoay 360° tinh chỉnh bằng lục giác (đi kèm Allen wrench)

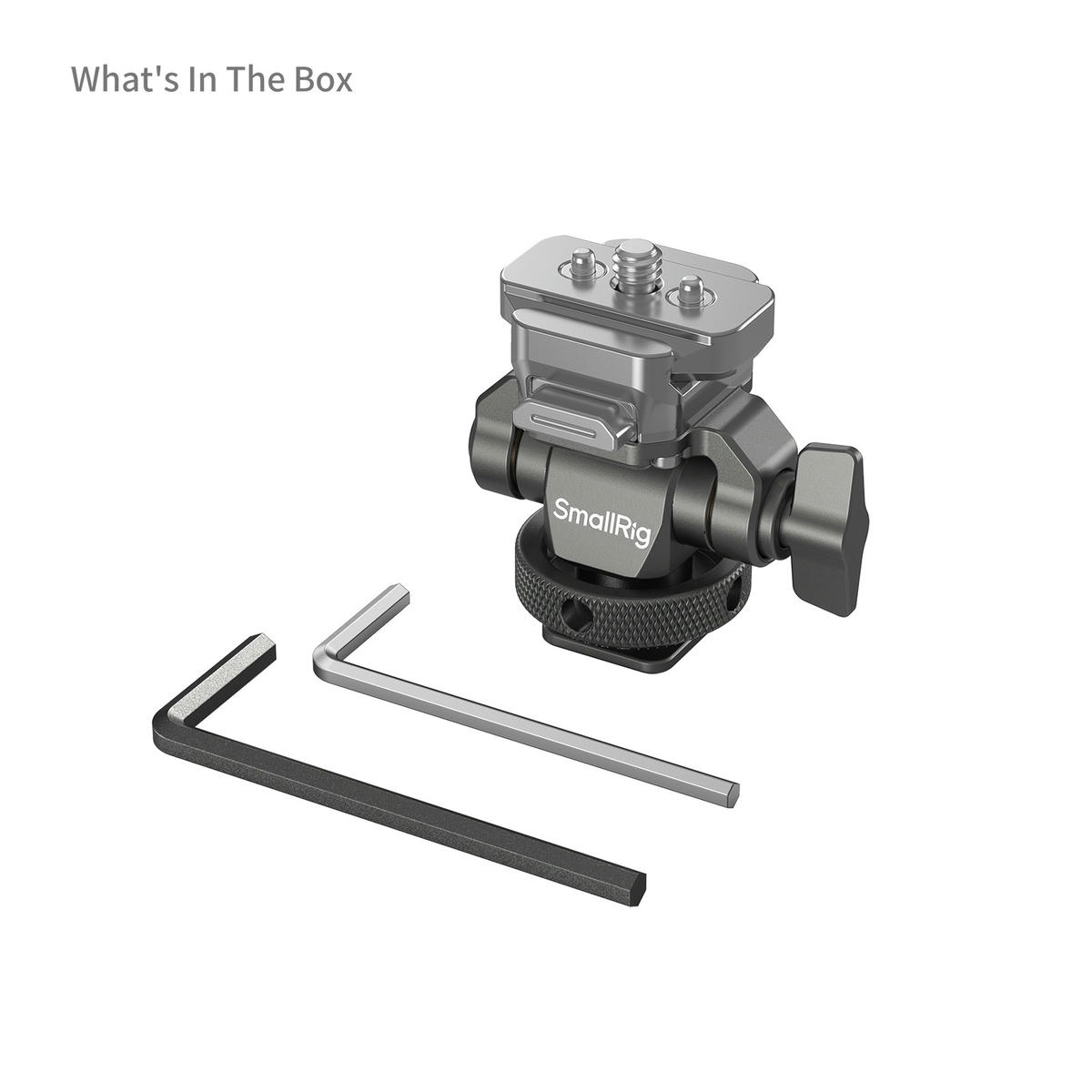

• Phụ kiện đi kèm: Quick Release NATO Rail x1, Quick Release Monitor Support x1, Allen Wrench x2

Tính năng nổi bật

• Thiết kế quick-release HawkLock: nhấn 1 lần để hạ pin nội bộ, di chuyển vào clamp NATO rồi khóa lại tức thì, không rơ, lắp nhanh tiết kiệm thời gian.
• Pin định vị trên bản trên: tránh lệch trục, tương thích chuẩn với màn hình như Atomos Ninja V / V+ (giữ đúng vị trí).

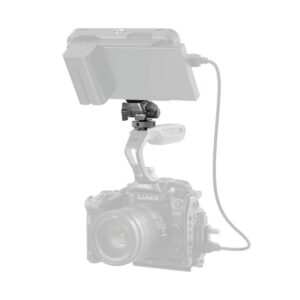

• Mount cold shoe H21 ở đáy: dễ gắn vào cage, handgrip hoặc hot shoe của máy ảnh.
• Điều chỉnh lực nghiêng bằng núm: phù hợp với thiết bị có trọng lượng khác nhau, thuận tiện khi thay đổi phụ kiện.
• Chế tạo bằng hợp kim nhôm và thép không gỉ giúp nhẹ và bền.

Tương thích (khuyến nghị)

• Màn hình field monitor có lỗ 1/4″-20 hoặc bề mặt có rãnh tương thích với pin định vị: đặc biệt phù hợp với Atomos Ninja V / V+ (đã test)
• Các loại mic shotgun nhỏ, đèn LED mini, bộ thu không dây có gắn vít 1/4″-20
• Cage, handle, thanh NATO, cold shoe trên máy ảnh hoặc tay cầm có khe hotshoe chuẩn cho mount H21
• Hệ thống gắn nhanh NATO rail/ clamp tương thích SmallRig và chuẩn NATO khác
• Không phù hợp cho thiết bị nặng vượt quá 2.3 kg (5.1 lb)

Lưu ý khi sử dụng

• Luôn kiểm tra trọng lượng phụ kiện trước khi lắp; không vượt quá giới hạn 2.3 kg để tránh hư hại hoặc tuột rơi.
• Khi gắn màn hình dạng có bản vá (plate) hoặc mặt cong, đảm bảo pin định vị ăn khớp để tránh lệch trục.
• Siết chặt núm điều chỉnh tilt vừa đủ; nếu siết quá chặt có thể gây mòn ren hoặc khó điều chỉnh, siết quá lỏng có thể làm màn hình rơi.
• Kiểm tra định kỳ vít 1/4″-20 và ốc khóa NATO để đảm bảo không bị lỏng sau khi di chuyển nhiều.
• Tránh va đập mạnh hoặc làm rơi thiết bị; mặc dù vật liệu bền nhưng các chi tiết kim loại nhỏ vẫn có thể cong/vỡ khi va chạm.
• Khi gắn vào hot shoe của máy, lưu ý cân bằng trọng lượng (đặc biệt với màn hình lớn) để không làm lệch tâm máy hoặc gây căng lên hot shoe.
• Bảo quản nơi khô ráo, tránh tiếp xúc kéo dài với nước mặn; lau sạch sau khi dùng trong môi trường ẩm nhiều hoặc bãi biển.
• Sử dụng Allen wrench đi kèm để điều chỉnh ốc xoay ngang; lưu giữ dụng cụ để tránh mất.

Hướng dẫn lắp nhanh

• Bước 1: Gắn quick-release NATO rail (nếu cần) vào cage/handle/hot shoe bằng cold shoe H21.
• Bước 2: Bấm nút ở đầu bản top để hạ pin định vị, trượt bản support vào clamp NATO cho đến khi khớp.
• Bước 3: Thả nút để pin đứng dọc, hệ thống tự khóa, kiểm tra không bị rơ.
• Bước 4: Vặn 1/4″-20 để cố định màn hình/đèn/mic; điều chỉnh tilt bằng núm; tùy chỉnh xoay 360° bằng lục giác.

Phụ kiện tương tự / mã khác

• Các mẫu monitor support khác của SmallRig có giao diện khác: 4487, 4886, … (tham khảo khi cần cổng/giao diện khác)

Hình Ảnh Mô Tả Sản Phẩm
