SmallRig 4884 – Pin ảo D-Tap to NP-F

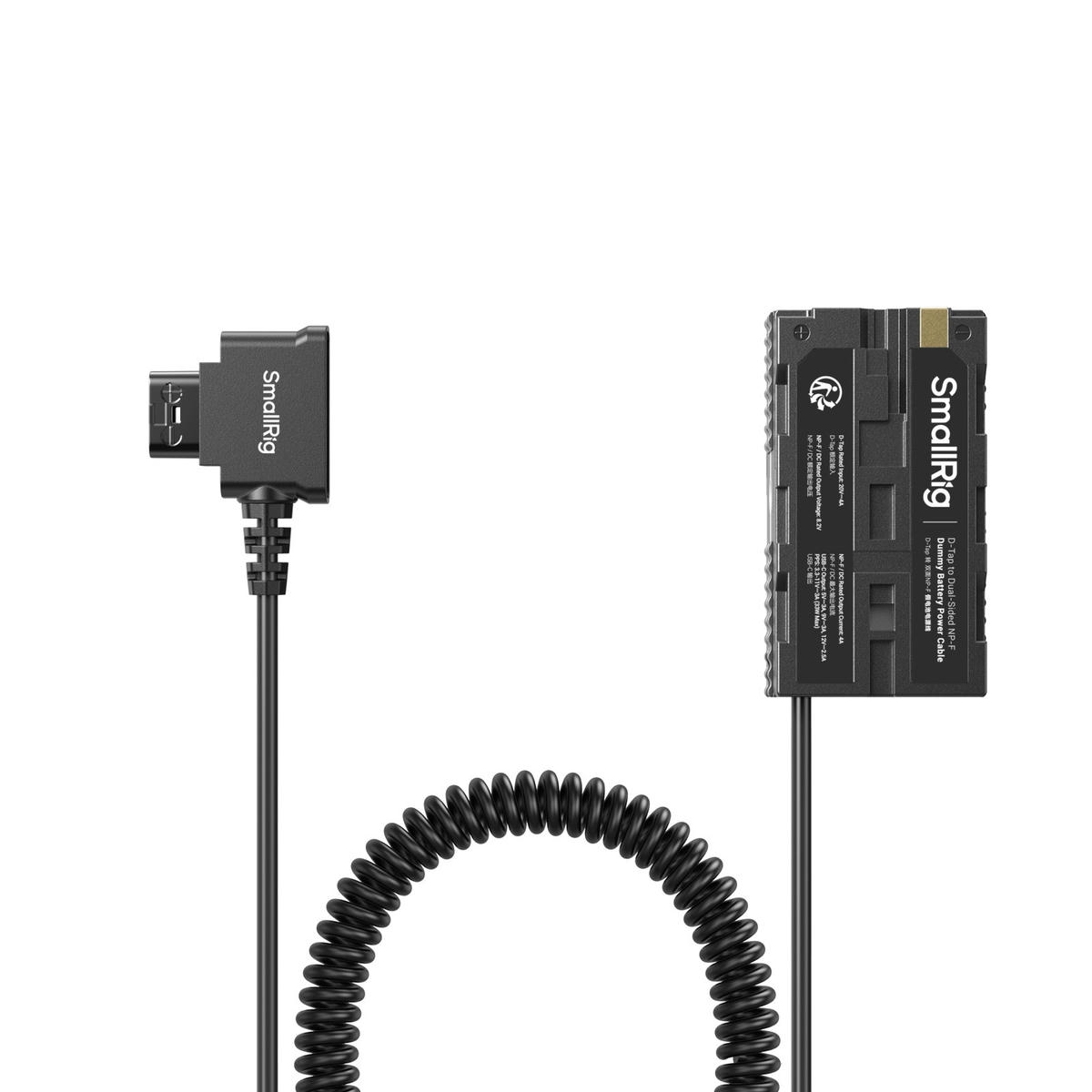

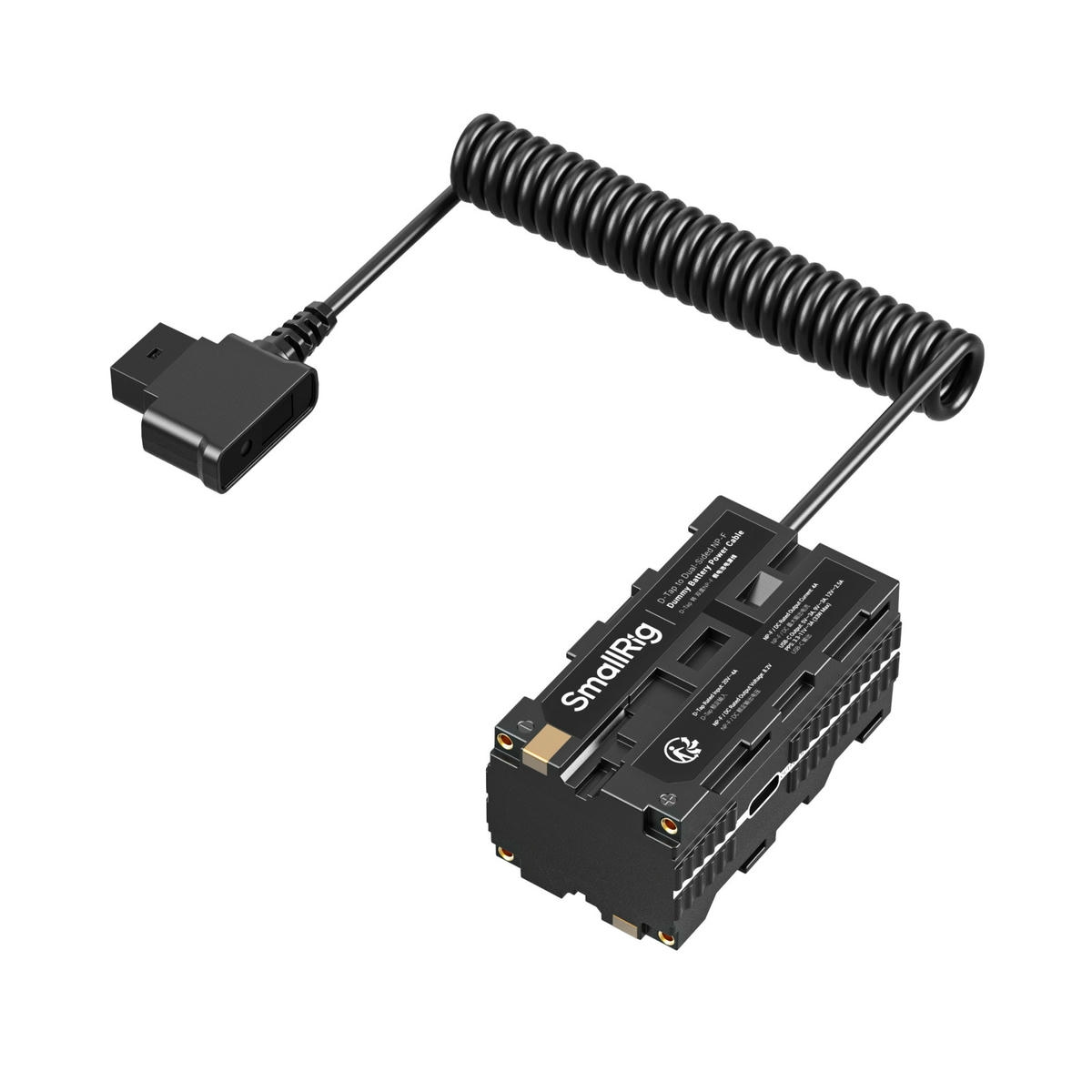

SmallRig D-Tap to Dual-Sided NP-F Dummy Battery Power Cable 4884 là cáp nguồn cho phép cấp điện từ nguồn D-Tap đến hai pin giả NP-F song song với bốn đầu ra, tích hợp màn hình theo dõi và nhiều bảo vệ mạch để sử dụng an toàn và thuận tiện khi quay phim.

Thông Số Kỹ Thuật

1. Thông số kỹ thuật chính

• Mã sản phẩm: SmallRig 4884
• Kích thước sản phẩm: 400 x 40 x 30 mm
• Kích thước đóng gói: 113 x 84.5 x 42 mm
• Trọng lượng sản phẩm: 105 ± 5 g
• Trọng lượng cả gói: 143 ± 5 g

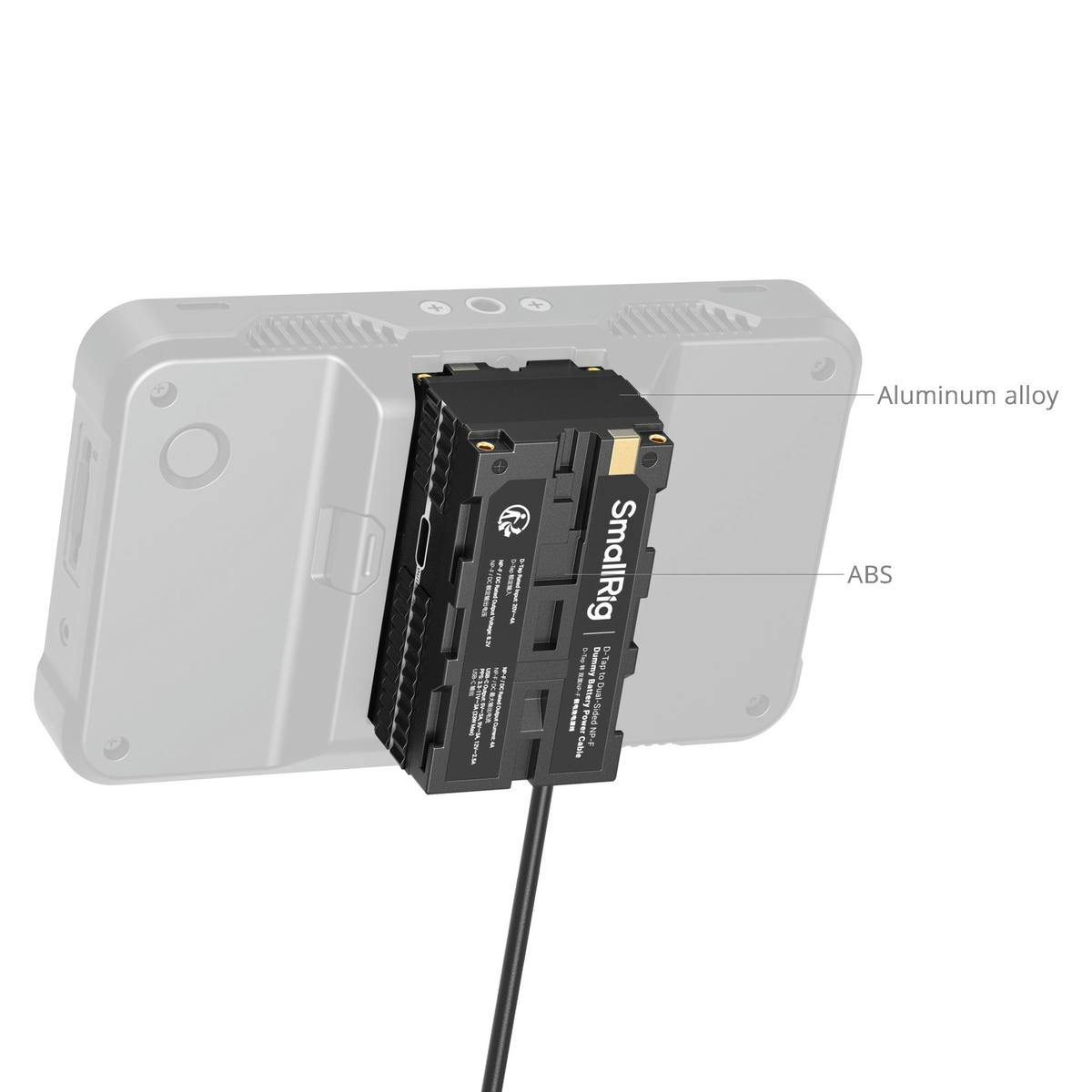

• Vật liệu: ABS (PC/PU ghi trong mô tả gốc), hợp kim nhôm (các bộ phận tản nhiệt/kim loại)

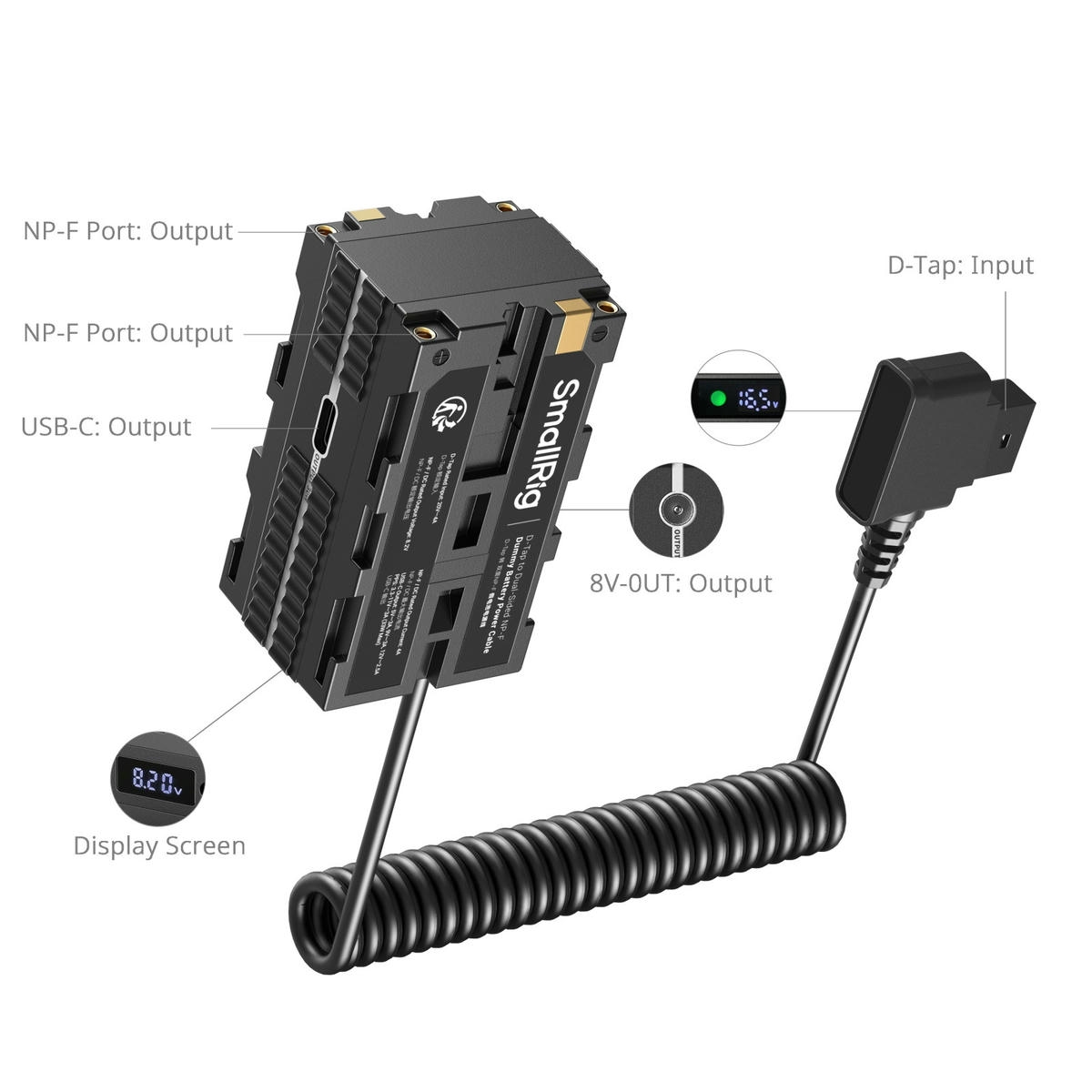

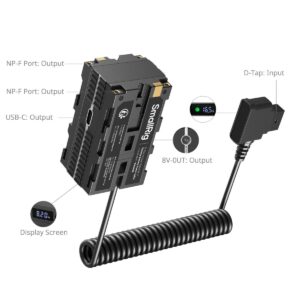

2. Đầu vào / đầu ra

• Đầu vào D-Tap (Rated): 20 V / 4 A
• Đầu ra NP-F / DC: 8.2 V (định mức)
• Dòng điện đầu ra NP-F / DC (Max): 4 A (mỗi đầu NP-F/DC theo thông số)
• Đầu ra USB-C:
  • Công suất tối đa: 33 W
  • PD: 5 V / 3 A ; 9 V / 3 A ; 12 V / 2.5 A
  • PPS: 3.3–11 V / 3 A (30 W max)

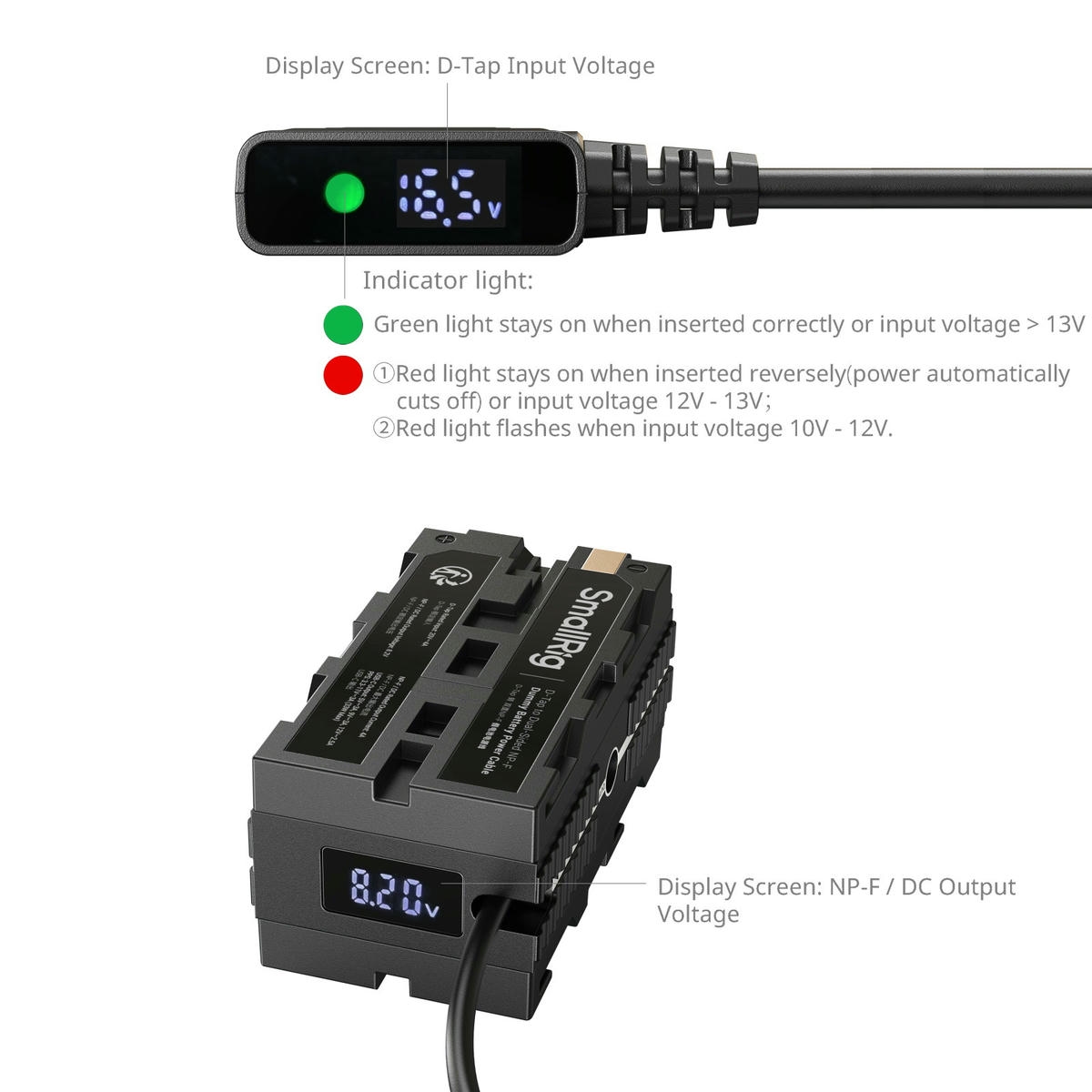

3. Hiển thị và đèn chỉ báo

• Màn hình tại cổng D-Tap: hiển thị điện áp đầu vào
• Màn hình trên phần viên giả NP-F/DC: hiển thị điện áp NP-F/DC
• Đèn chỉ báo trạng thái:
  • Đèn xanh: cắm đúng chiều (forward plugging)
  • Đèn đỏ: cắm ngược, tự ngắt nguồn (reverse plugging)
  • Đèn đỏ nhấp nháy: điện áp đầu vào 10 V–12 V
  • Đèn đỏ cố định: điện áp đầu vào 12 V–13 V
  • Đèn xanh cố định: điện áp đầu vào > 13 V

4. Bảo vệ mạch và cảnh báo

• Bảo vệ quá nhiệt (cảnh báo 07P)
• Bảo vệ ngắn mạch (tự khôi phục khi lỗi được xử lý)
• Cảnh báo điện áp thấp (OC / thông báo)
• Cảnh báo quá áp (OC / thông báo)
• Bảo vệ quá dòng tại cổng NP-F: kích hoạt khi ≥ 5.5 A, hồi phục khi ≤ 5.0 A
• Cơ chế tự ngắt khi cắm ngược để tránh hư hỏng thiết bị

5. Chứng nhận

• FCC, CE, PSE, RoHS

6. Vật dụng trong hộp

• Dây D-Tap to Dual-Sided NP-F Dummy Battery Power Cable x1
• Hướng dẫn sử dụng x1

7. Tương thích (các thiết bị có thể dùng chung)

• Màn hình rời (monitors) sử dụng nguồn NP-F hoặc DC
• Bộ phát video (video transmitters) sử dụng pin NP-F
• Động cơ follow focus có cổng USB-C hoặc nhận nguồn từ USB-C/NP-F/DC
• Pin V-mount (làm nguồn qua cổng D-Tap)
• Pin NP-F (sử dụng ngàm dummy NP-F)
• Pin giả dummy DC cho máy ảnh (các mẫu chấp nhận 8.2 V dummy)
• Điện thoại di động, máy tính bảng (qua USB-C PD / PPS với giới hạn công suất)
• Một số máy quay/thiết bị sử dụng nguồn DC 8.2 V thông qua ngàm dummy (hãy kiểm tra yêu cầu điện áp/cường độ của máy)

Lưu ý tương thích quan trọng

• Đảm bảo nguồn D-Tap cung cấp được mức điện áp và dòng điện cần thiết (đề xuất >13 V để đèn báo ở trạng thái an toàn và cấp nguồn ổn định).
• Kiểm tra yêu cầu điện áp chính xác của máy ảnh hoặc thiết bị trước khi dùng ngàm dummy NP-F/DC (thiết bị yêu cầu điện áp khác 8.2 V có thể bị hư hỏng).
• USB-C PD/PPS giới hạn ở 33 W (PPS 30 W), nên các laptop lớn cần công suất cao hơn có thể không được cấp đủ.
• Cổng NP-F / DC tối đa chịu 4 A; nếu thiết bị tiêu thụ >4 A, có thể gặp hiện tượng quá dòng hoặc giảm điện áp.
• Sử dụng trong môi trường chuyên nghiệp: luôn kiểm tra nhiệt độ và các cảnh báo trên thiết bị; nếu có cảnh báo quá nhiệt hoặc điện áp bất thường, ngắt nguồn và kiểm tra.
