SmallRig 4341 – Bộ đế chuyển đổi pin kèm pin ảo cho NP-FZ100 (Advanced Edition)

Bộ Adapter pin SmallRig (Advanced Edition) 4341 dùng cho pin NP-FZ100 kết hợp cáp dummy NP-FZ100 cung cấp nguồn ngoài cho nhiều máy ảnh mirrorless Sony (FX3, FX30, α7CR, α7C II, α7 IV, ZV-E1…). Vỏ nhôm, tiếp điểm mạ vàng, hỗ trợ đầu ra kép DC 7.4V và 12V, USB-C hai chiều 36W, có chế độ tự động bật/tắt, hiển thị trạng thái sạc và bảo vệ ngắn mạch/quá dòng.

Thông số kỹ thuật

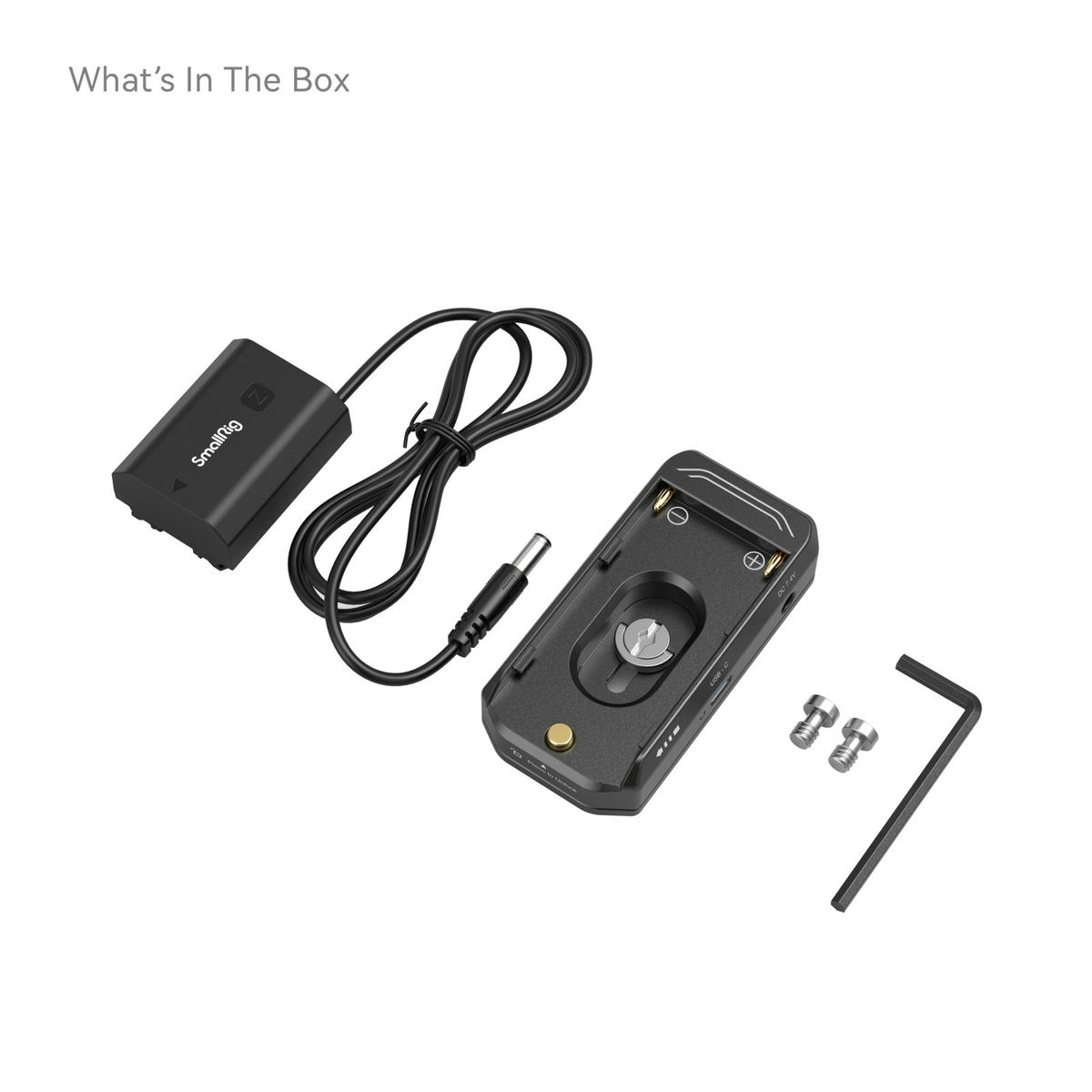

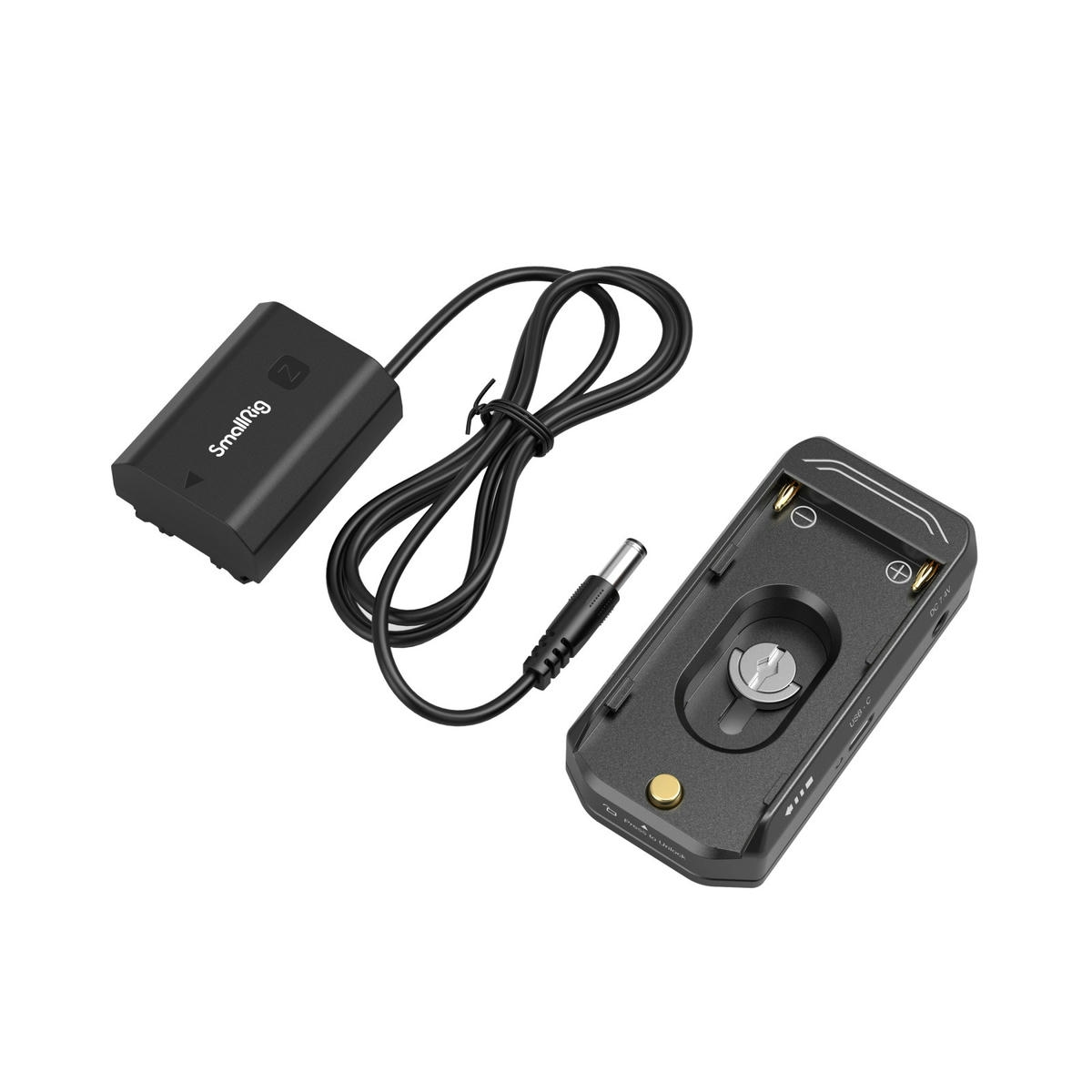

• Mã sản phẩm: SmallRig 3168B (NP-F Battery Adapter Mount Plate) + cáp DC5521 → NP-FZ100 (dummy battery)
• Vật liệu: Thân bằng nhôm CNC + chi tiết ABS; tiếp điểm mạ vàng

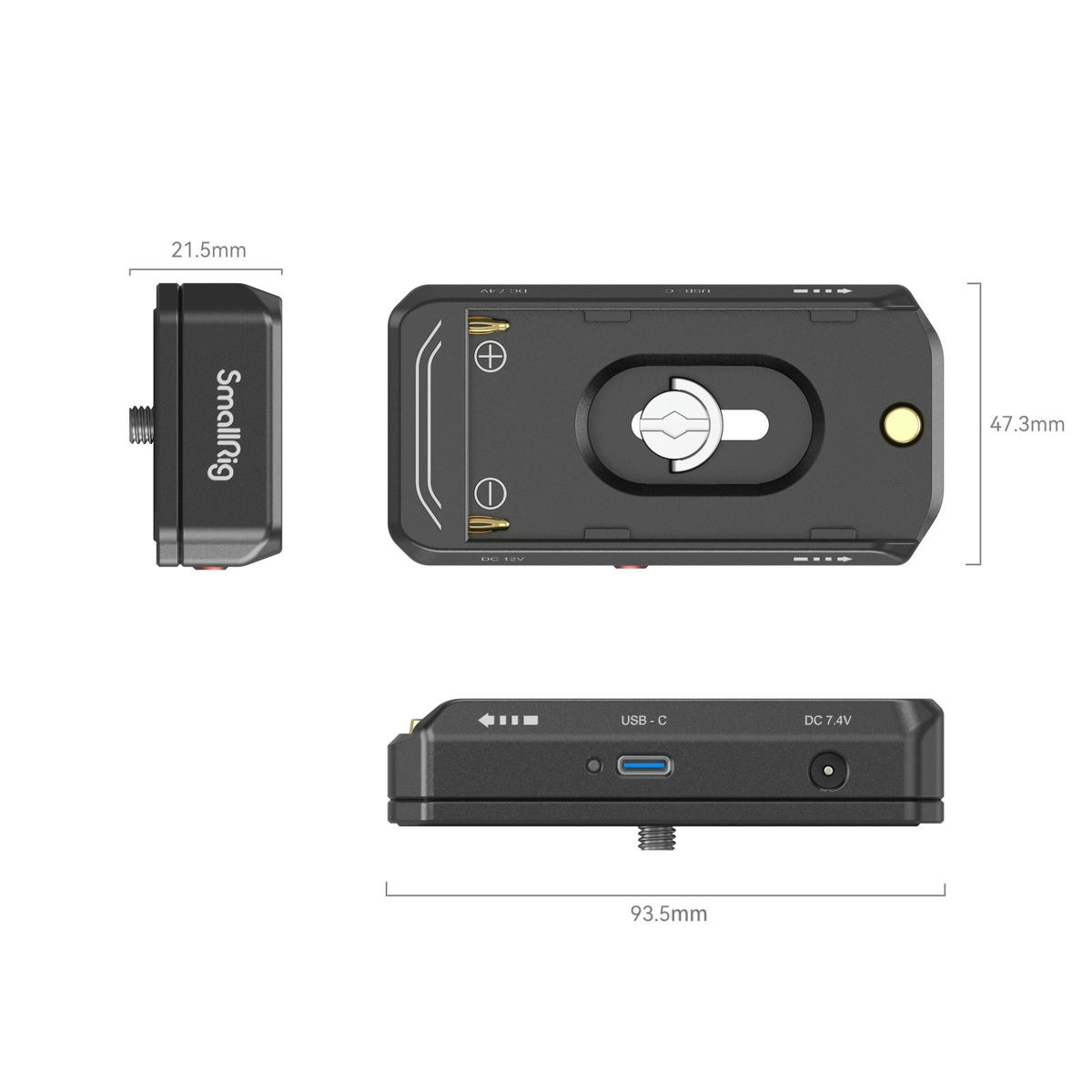

• Kích thước:
  • Adapter (3168B): 94 × 47 × 23 mm
  • Cáp dummy (DC5521 → NP-FZ100): 1050 × 38.7 × 22.7 mm
  • Kích thước hộp: 101 × 66 × 55 mm
• Trọng lượng:
  • Sản phẩm: 156 ± 5 g
  • Bao bì: 185.4 ± 5 g

Điện và hiệu năng

• Công suất tối đa hoạt động của toàn bộ thiết bị: ≤ công suất của pin NP‑F đang sử dụng (tức không vượt quá công suất pin)
• Công suất chờ (standby): ≤ 0.2 W

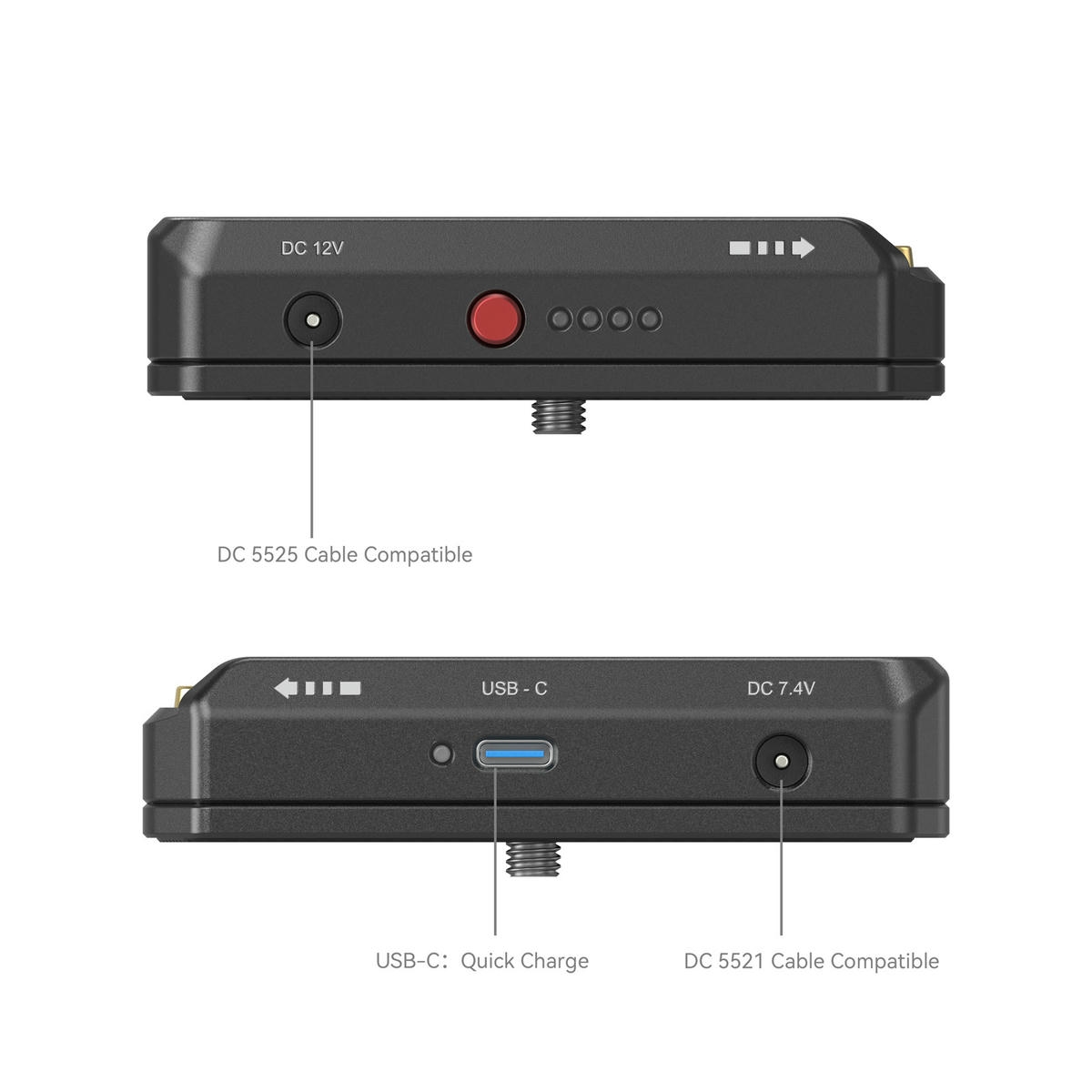

• Cổng DC5521 7.4V: dải 6.4V – 8.4V, dòng tối đa 3 A
• Cổng DC5525 12V: 12V ±5%, dòng tối đa 3 A
• Cổng USB-C (input/output):
  • Chức năng sạc (input): 5V/3A, 9V/2.7A, 12V/2.1A (MAX 25 W)
  • Chức năng xả (output): 5V/3A, 9V/3A, 12V/3A (MAX 36 W)
• USB-C hỗ trợ giao thức: PD3.0, QC2.0, QC3.0, SCP, FCP, AFC (cả input và output)
• Tự bảo vệ: Tất cả các cổng có bảo vệ ngắn mạch; có chức năng tự động đánh thức (wake up) và ngủ (sleep)
• Đèn báo:
  • LED báo tình trạng sạc/xả USB-C: cam = sạc/xả chậm; xanh ngọc = sạc/xả nhanh

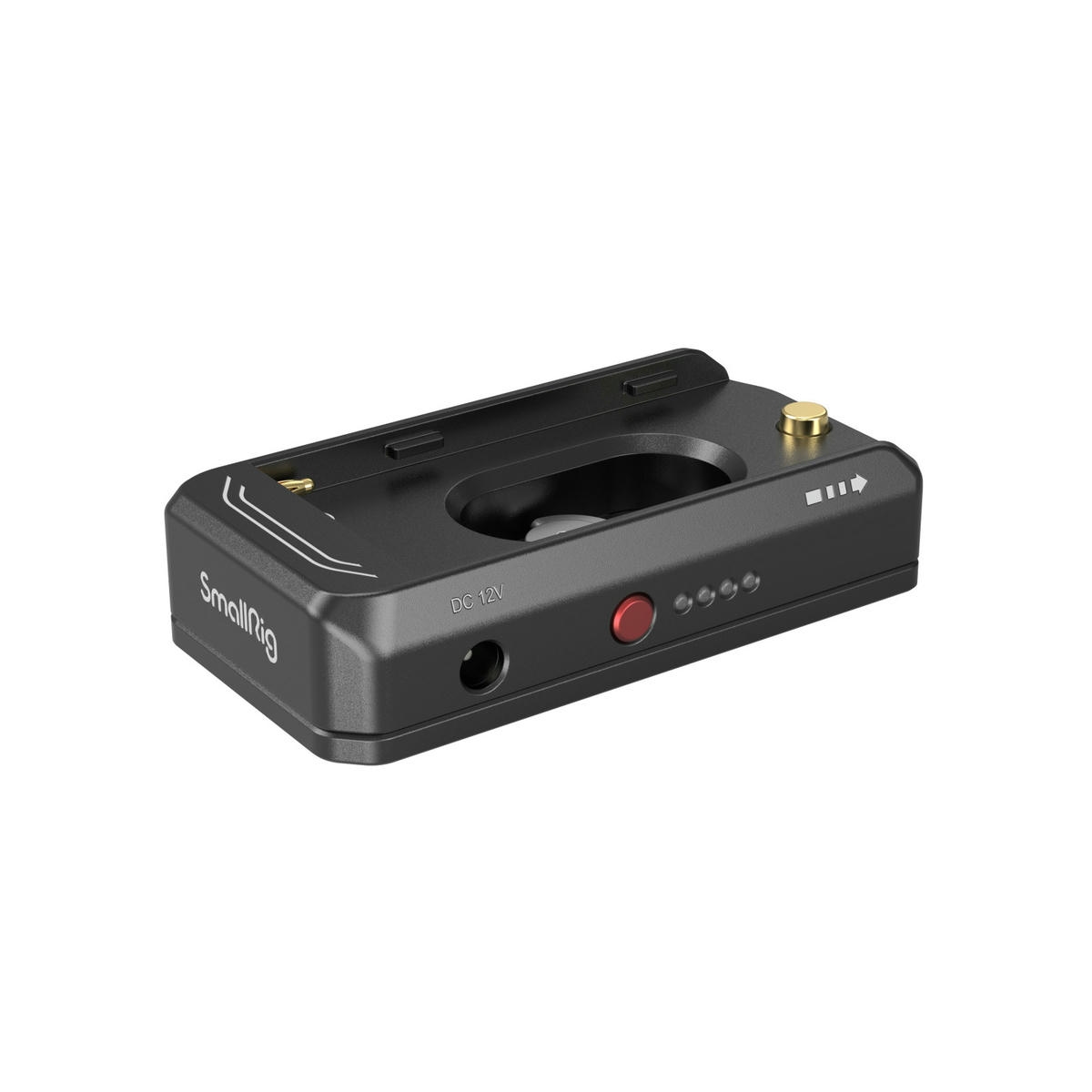

  • LED báo pin (4 mức):
    • 1 LED nháy <10%
    • 1 LED sáng 10%–25%
    • 2 LED sáng 25%–50%
    • 3 LED sáng 50%–75%
    • 4 LED sáng 75%–100%
• Nhiệt độ hoạt động khi sạc: 0℃ – 40℃
• Độ ẩm làm việc: 20% – 90% RH (không ngưng tụ)
• Nhiệt độ lưu kho: -40℃ – 70℃

Thông số Dummy Battery (NP-FZ100)

• Điện áp đầu vào: 7.6 – 8.4 V
• Dòng vào tối đa: 3 A
• Điện áp đầu ra: 7.6 – 8.4 V
• Dòng ra tối đa: 2 A

Chứng nhận

• FCC, UKCA, CE, ISED, RoHS

Làm việc với (Tương thích)

• Pin NP-F trên thị trường: Sony NP-F (chính hãng và pin của bên thứ ba tương thích)
• Máy ảnh/thiết bị tương thích khi dùng cùng dummy NP-FZ100:
  • Sony FX3, FX30
  • Sony α7 IV, α7C II, α7CR, α7C, α7 III, α7R III, α7R IV, α7R V, α7S III
  • Sony α1, α9 II, α6600, α6700
  • Sony ZV‑E1
  • Các máy mirrorless Sony dùng pin NP‑FZ100 hoặc tương thích (lưu ý kiểm tra loại pin của máy)
• Lưu ý: adapter cung cấp 7.4V và cổng 12V riêng — kiểm tra yêu cầu điện áp của thiết bị trước khi sử dụng cổng 12V.

Chú ý an toàn và sử dụng

• Kiểm tra tương thích điện áp: Trước khi cắm cho máy, đảm bảo điện áp và dòng ra tương thích với yêu cầu của máy. Sử dụng cổng phù hợp: DC5521 7.4V cho các thiết bị cần 7.4–8.4V; DC5525 12V cho thiết bị cần 12V.
• Công suất giới hạn: Tổng công suất cung cấp không vượt quá công suất pin NP‑F đang sử dụng — nếu thiết bị tiêu thụ lớn hơn công suất pin, pin sẽ cạn nhanh hoặc có thể gây quá nhiệt.
• Bảo vệ quá nhiệt/ ngắn mạch: Sản phẩm có bảo vệ ngắn mạch, nhưng vẫn tránh nối tắt dây, để xa nước và nơi ẩm ướt.
• Sạc pin NP‑F qua USB-C: Có thể sạc NP‑F qua cổng USB-C (hỗ trợ PD/QC…). Đảm bảo nguồn sạc USB-C cung cấp đủ công suất (tối đa 25 W cho sạc).
• Nhiệt độ làm việc: Không sạc hoặc vận hành bên ngoài phạm vi nhiệt độ cho phép (0℃–40℃ khi sạc).

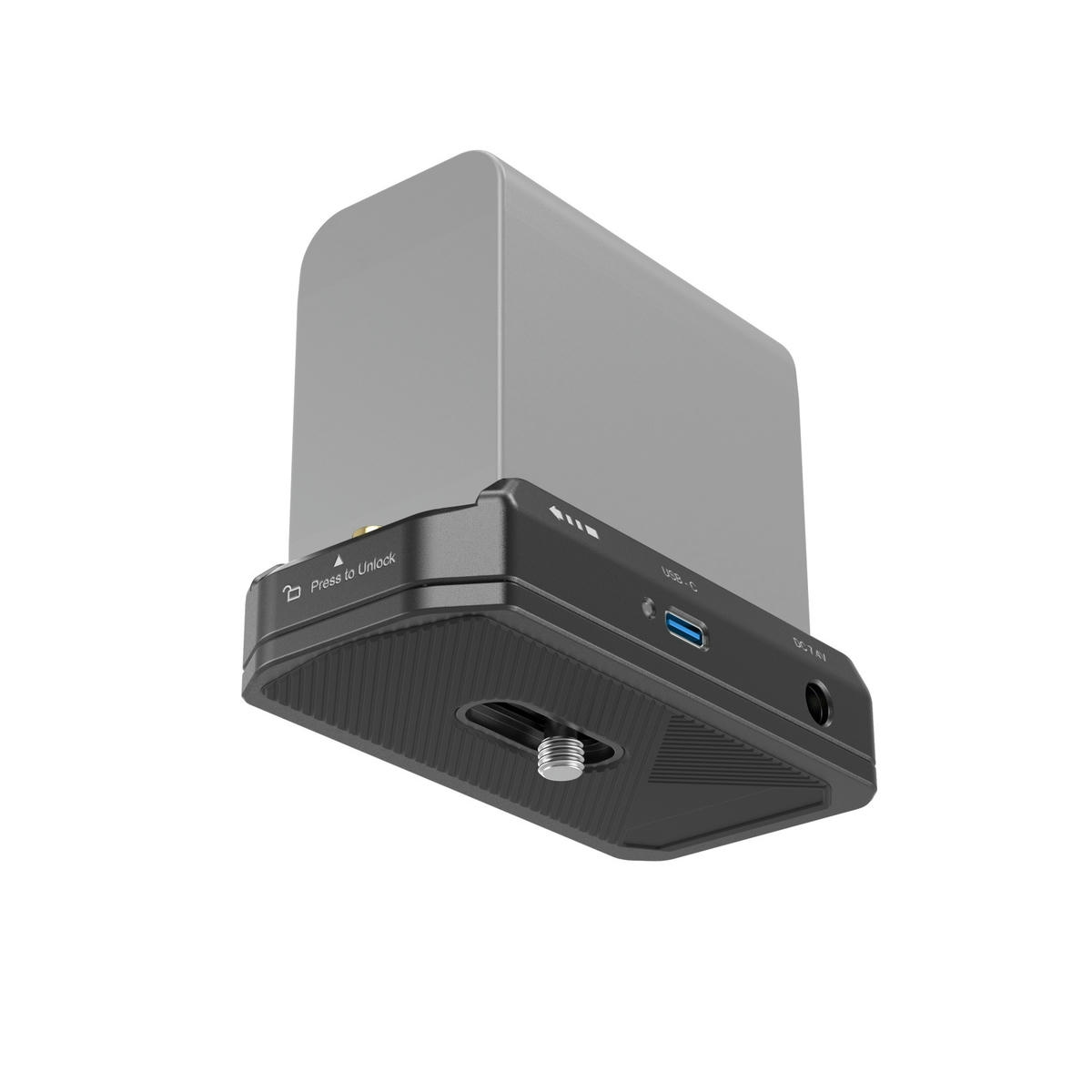

• Kết nối chắc chắn: Khi gắn pin NP‑F lên plate, nhấn nút khóa tự động để cố định; kiểm tra đèn báo pin trước khi dùng.
• Khi dùng dummy battery: Cắm đúng chiều, tránh bẻ gập cáp, không dùng khi cáp hoặc đầu nối bị hư hỏng.
• Bảo quản: Khi không sử dụng, tháo pin khỏi plate và lưu trữ nơi khô ráo, nhiệt độ phù hợp (-40℃–70℃ cho lưu kho).

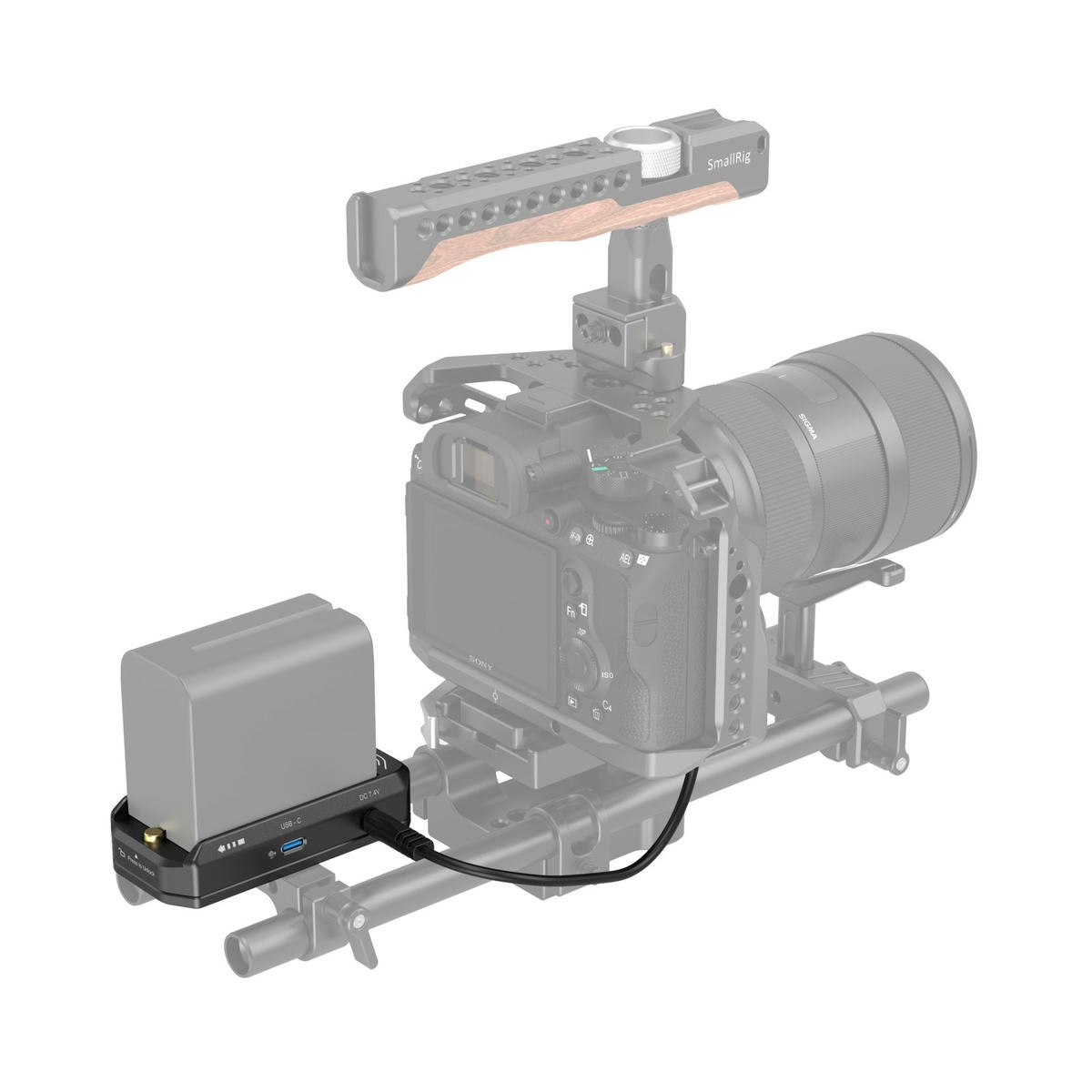

• An toàn khi dùng với cage/rig: Plate có ren 1/4”-20 để gắn vào cage; siết ốc nhưng không siết quá chặt gây nứt vật liệu.
• Lưu ý bảo hành/tuân thủ: Tuân theo hướng dẫn của nhà sản xuất; sửa chữa bởi trung tâm được ủy quyền nếu phát hiện lỗi.
